軒の出と庇の設計｜夏を遮り冬を取り込む長さ

軒の出は、長ければ長いほどよいわけではありません。

夏の日射を窓の外で遮りながら、冬の低い日差しを室内へ入れる設計では、方位・窓の高さ・庇までの距離・地域の太陽高度を一緒に見る必要があります。

南面では60〜80cm前後が検討の起点になり、900mmの深い軒が有効な住宅もありますが、同じ寸法を東西面へ当てはめても西日は防ぎ切れません。

軒ゼロ住宅を選ぶ場合は、日射だけでなく、雨掛かりや外壁・開口部まわりの納まりまで確認することが欠かせません。

• 軒と庇の違いと、それぞれが守る範囲
• 夏を遮り冬を取り込む出幅の考え方
• 軒の出900mmを固定の正解にしない判断軸
• 軒ゼロ住宅で後悔しやすい点と確認方法

軒の出は何を決めるのか

軒の出は外観の輪郭をつくるだけでなく、窓に入る日射と外壁に当たる雨を建物の外側で調整します。

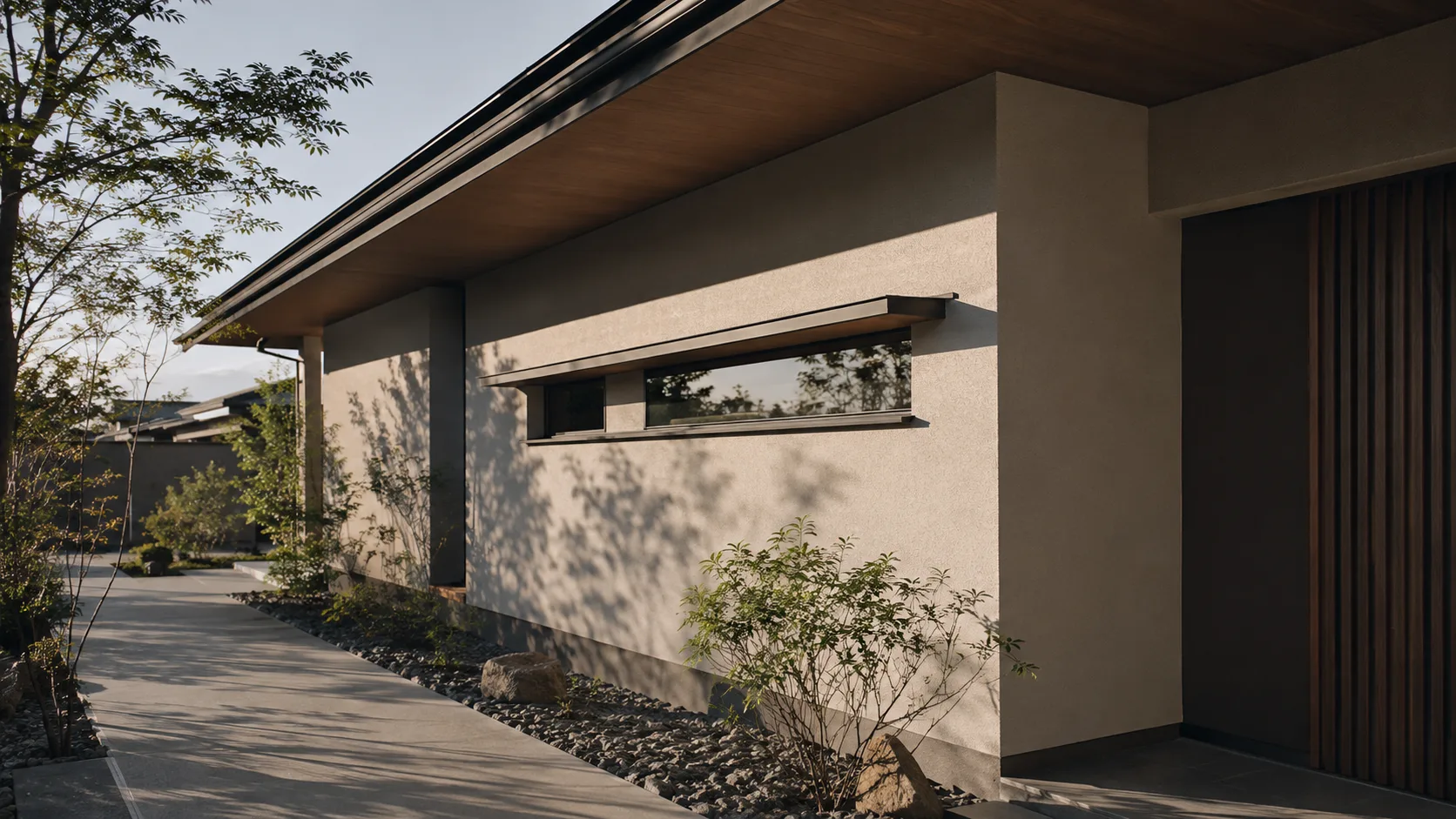

軒と庇は守る範囲が違う

軒は、屋根が外壁面より外側へ張り出した部分です。

屋根の構造と連続し、外壁や複数の開口部を広い範囲で覆います。

庇は、窓や玄関など特定の開口部の上に設ける小さな屋根を指します。

軒が建物の外周を面で守るのに対し、庇は必要な場所を局所的に守る部材です。

違いの中心は、保護する範囲です。

日射遮蔽だけを考えるなら、南面の大きな窓の上に庇を設ける方法も成り立ちます。

雨から外壁全体を離したい場合は、屋根と一体になった軒のほうが広く作用します。

新築時に決める意味。

庇は条件によって後付けを検討できますが、軒を後から延ばす工事は屋根構造に関わります。

荷重、風、積雪、雨仕舞まで再検討するため、単に屋根材を付け足す話ではありません。

軒の長さは、間取りが固まった後の飾りではなく、配置と窓を決める段階で検討したい要素です。

夏と冬で日差しの角度が変わる

南面で軒が機能する理由は、季節によって太陽の高さが大きく変わるからです。

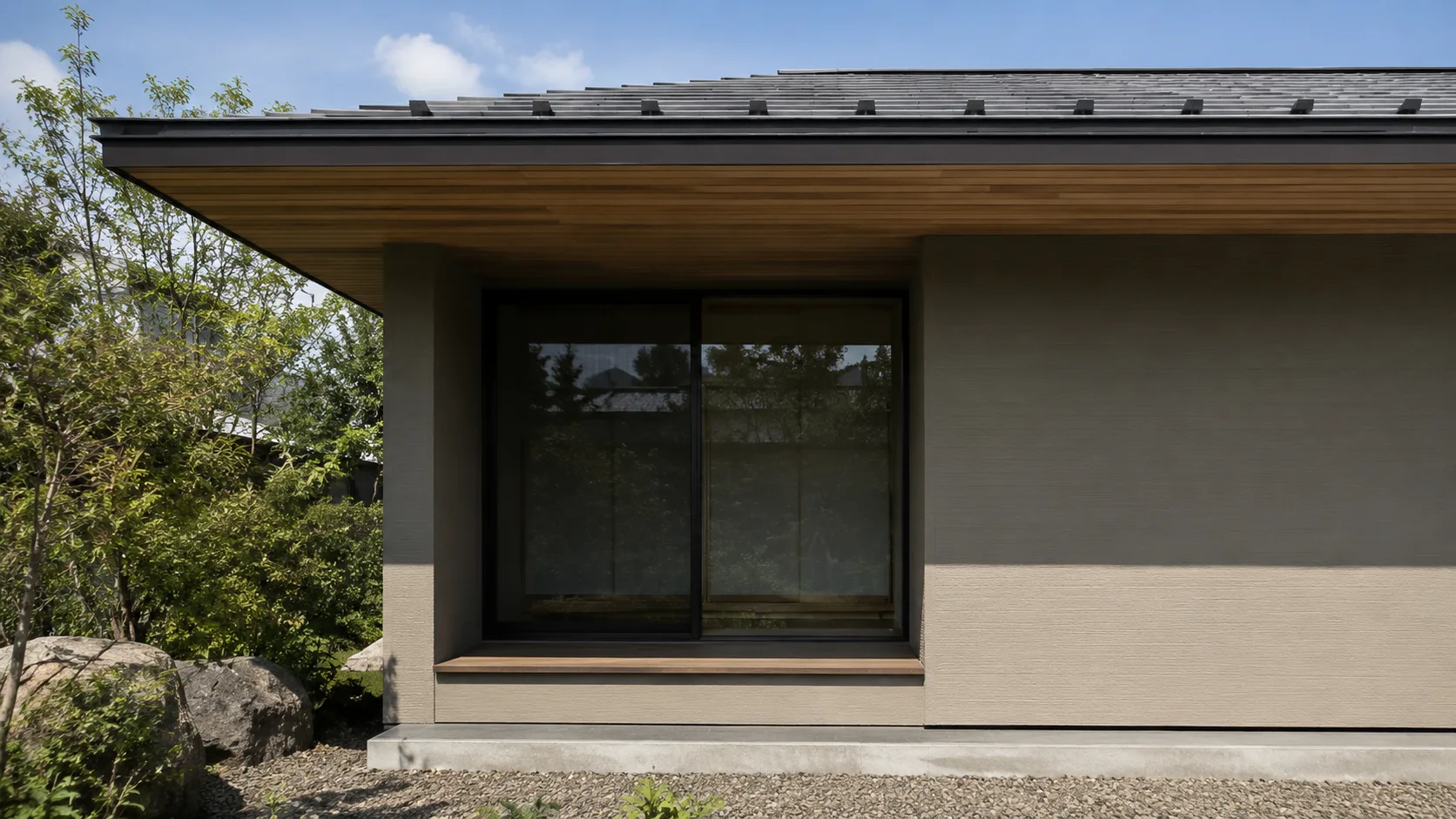

高い夏の日差しを窓の外で止める

夏の太陽は高い位置を通るため、南面では上から差し込む光を水平の張り出しで遮りやすくなります。

東京付近を想定した計算では、夏至の南中高度は約78度、冬至は約32度です。

地域や時刻で値は変わりますが、夏と冬で約47度の差がある点が日射設計の基礎です。

軒先から窓上端へ引いた影の線が窓面を覆えば、直射日光はガラスへ届きにくくなります。

熱が室内へ入ってからカーテンで抑えるより、窓の外側で遮るほうが考え方として素直です。

低い冬の日差しを室内へ通す。

冬は太陽高度が下がり、日射が軒の下をくぐって窓へ届きます。

季節による角度差の利用です。

南面の窓から入った光は床の奥まで伸びやすく、晴天時の日射取得に利用できます。

軒を深くしすぎると、冬や中間期まで必要以上に暗くする可能性が残ります。

反対に浅すぎれば、夏の午後に窓面や床へ直射が入り、冷房負荷とまぶしさを増やしかねません。

夏だけでなく、8月と冬の両方の影を確認することが判断の要点です。

軒の出60〜80cmをどう読むか

住宅で語られる60〜80cmは、どの家にも当てはまる完成寸法ではなく、南面の日射を検討するための出発点です。

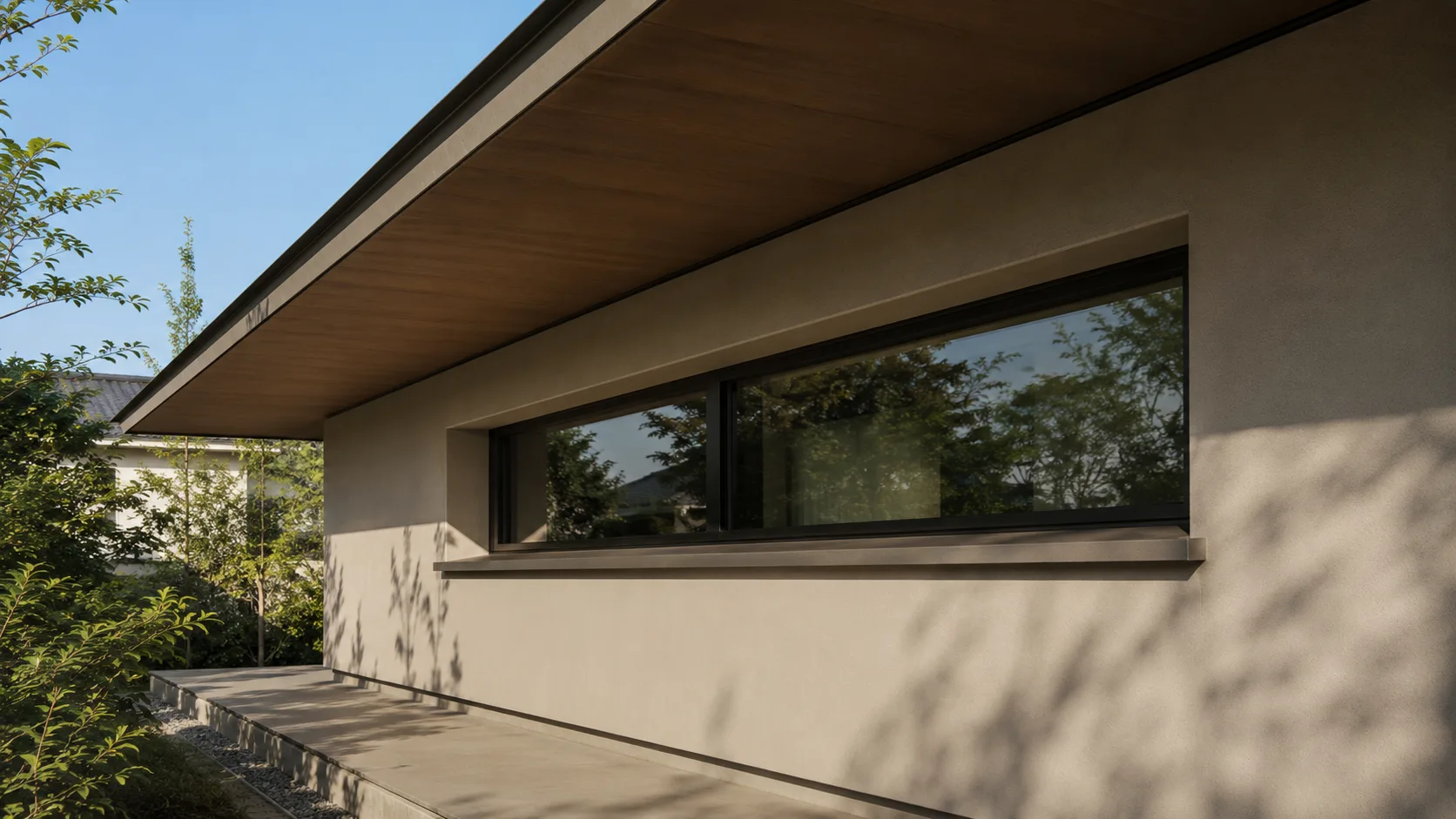

窓高さとの比率で考える

設計実務では、南向きの開口部に対し、窓高さや開口部下端から庇までの高さの0.25〜0.4倍を出幅の目安とする考え方が整理されています。

高さ1.8mの掃き出し窓へ0.3を掛けると、計算上の出幅は54cmです。

庇から遮りたい位置までの高さが3mなら、0.25倍で75cmになります。

同じ窓幅でも、軒の取付高さが上がれば、必要な出幅は大きくなる方向です。

この比率は形を決めるための簡易な入口であり、建物の緯度、方位のずれ、欲しい日射の時期を含めて影を確認します。

最終判断の材料は、個別の影図です。

8月まで遮るなら長さが変わる。

夏至の正午だけを基準にすると、短い庇でも窓を覆えるように見えます。

しかし、これは一年の一場面にすぎません。

気温が高い8月は夏至より太陽が低く、午前や午後には方位も南から外れます。

夏至との違いは、高度と方位の両方。

そのため、60cmで足りる住宅もあれば、80cm以上を検討したい窓も生じます。

軒の出を決めるときは、少なくとも夏至、8月、冬至の三つの時期で断面を比べると、過不足が見えやすくなります。

軒先だけで完全に遮ろうとせず、植栽、外付けシェード、窓ガラスの仕様を組み合わせる判断も現実的です。

軒の出900mmは正解なのか

「軒の出は900mmがよい」という情報は、深い軒の利点を理解する手掛かりになりますが、黄金比のような固定解ではありません。

900mmが選ばれる理由。

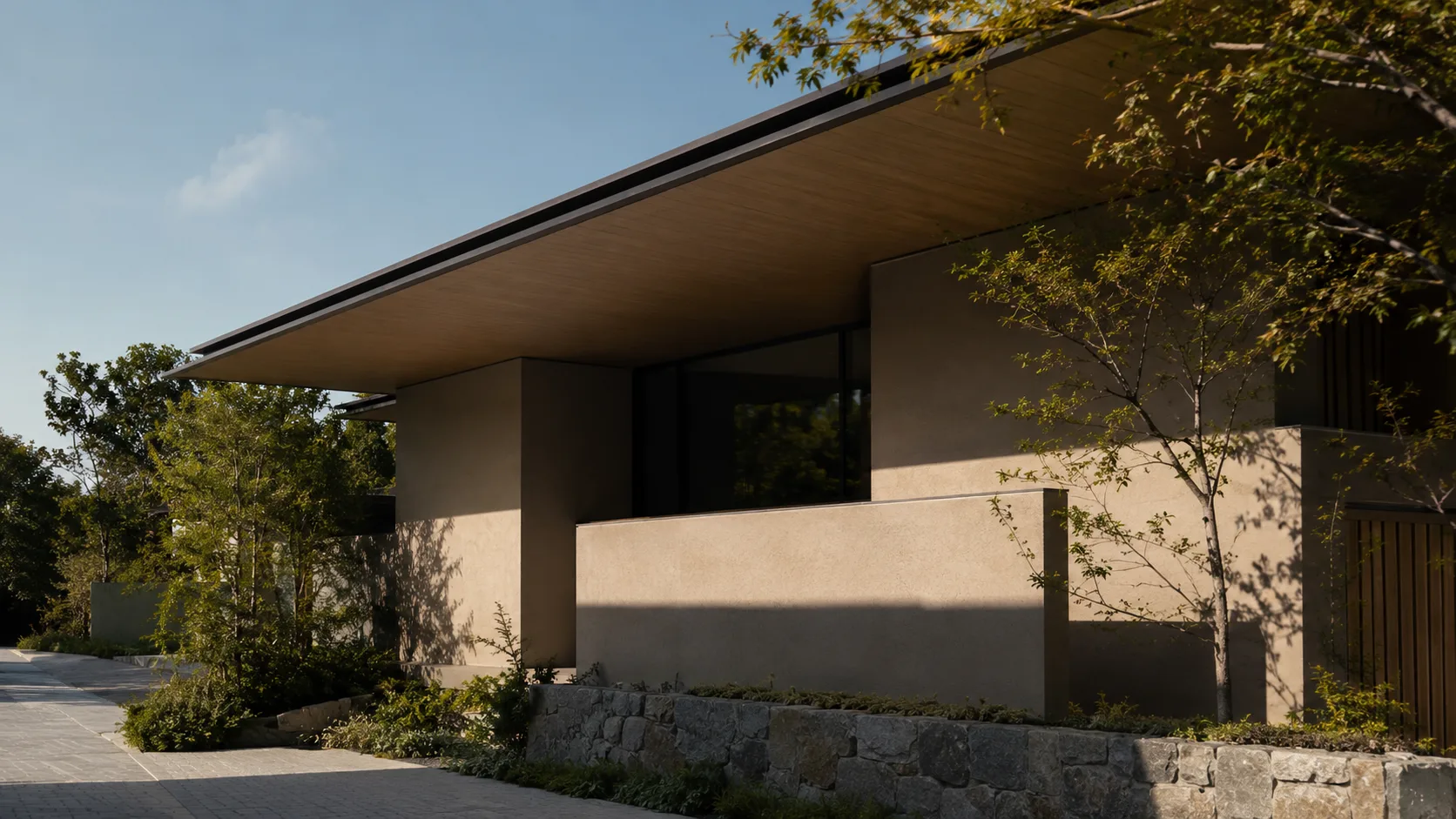

約900mmの軒は、南面の大きな窓に対して深い影をつくりやすい寸法です。

日本の木造住宅で使われる約910mmのモジュールとも近く、設計の区切りとして扱いやすい面があります。

平屋では軒の水平線が長く見え、外壁と窓の手前にまとまった陰影をつくります。

雨が外壁へ直接当たる範囲を減らしやすい点も、深い軒が選ばれる理由の一つ。

ただし、資材効率や施工性は構法と設計によって変わるため、900mmなら必ず安くなるとは限りません。

深い軒が不利になる条件。

隣家が近い敷地や北向きの窓では、深い軒が室内の明るさを下げる場合があります。

窓上端と軒天の位置が離れていると、900mmでも狙った時間帯の日射を遮れないことがあります。

積雪地や強風地域では、張り出しが受ける荷重を構造側で検討しなければなりません。

敷地境界、建築面積への扱い、防火上の条件も地域と計画で異なります。

寸法を決める前に、設計者や施工者へ影図と構造、地域条件をまとめて確認してください。

東西面では庇だけに頼らない

南面で有効な水平庇も、朝日や西日のような低い角度の光には限界があります。

西日は軒の下へ入り込む

夕方の太陽は低く、西面の窓へ横方向から差し込みます。

水平に近い光は深い軒の下を通るため、軒を延ばすだけでは窓全体を覆えません。

東面も同様で、朝の低い日射は庇の影から外れやすくなります。

方位が真南からずれた窓も、正午以外は横から光を受ける時間が増えます。

南面の成功例を、そのまま東西面へ移すのは避けたいところです。

外付け遮蔽を組み合わせる。

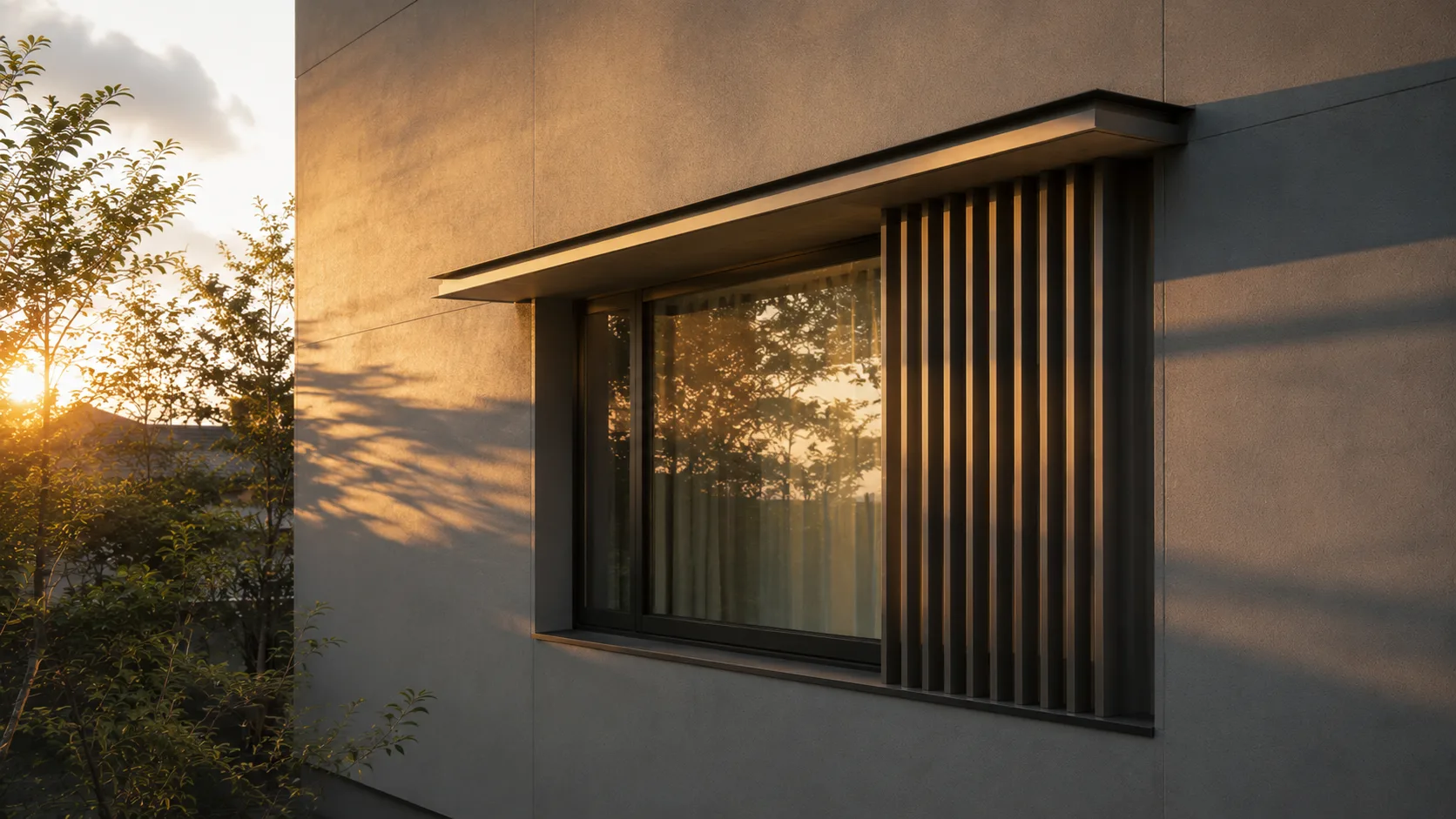

東西面では、窓の外側に設けるシェードや外付けブラインドのほうが、低い日射を遮りやすくなります。

可動式なら、日射が欲しい季節や時間帯には開けられます。

袖壁や縦格子、落葉樹による遮蔽も、横から来る日差しへの選択肢です。

窓を小さくする判断は熱には有利でも、採光、眺望、通風との交換条件が生まれます。窓の大きさや位置で起きやすい後悔も、庇の設計と合わせて考えると判断しやすくなります。

熱だけで決められない部分です。

方位ごとに「水平で遮るか、垂直で遮るか」を分けると、外皮全体の計画が整理できます。

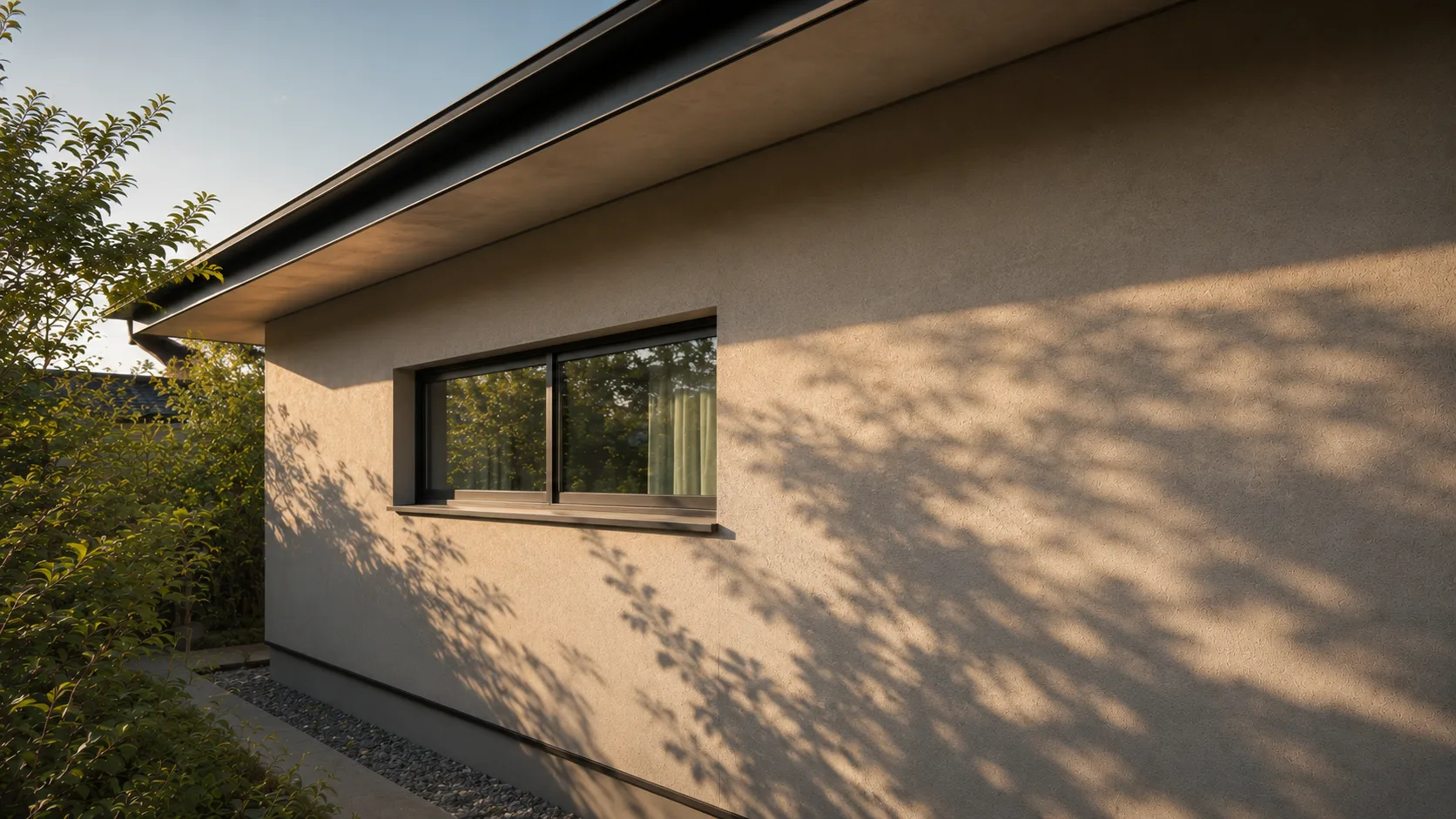

軒ゼロで後悔しやすい点

軒ゼロ住宅は敷地条件や外観の要望に対応しやすい一方、日射と雨を受ける外皮の条件が厳しくなります。

夏の日射が窓へ届きやすい。

窓の上に水平の遮蔽物がなければ、南面でも高い日射がガラスへ直接届きます。

まず生じるのは、窓面への直射です。

室内側のカーテンを閉めるとまぶしさは抑えられますが、ガラスを通過した日射熱は室内側へ入っています。

遮光と遮熱を分けて考える場面です。

大開口を優先するほど、外付け遮蔽を後から使える納まりを準備しておく意味が増します。

シャッターボックス、シェードの固定位置、外壁下地を新築時に検討しておけば、追加対策の選択肢を残せます。

雨掛かりと外壁劣化を確認する。

軒がなければ、外壁、サッシまわり、屋根と外壁の取り合いへ雨が当たりやすくなります。

雨を受ける量が増える条件です。

紫外線と雨を受ける時間が増えるため、塗膜、シーリング、外壁表面の状態を継続して点検する必要があります。

北面や風雨を受けやすい面では、乾きにくさから藻や汚れが目立つ場合もあります。

軒がある家でも雨漏りが起きない保証はなく、軒ゼロなら必ず不具合が出るわけでもありません。

差が出るのは、雨を受ける量に加えて、屋根端部、透湿防水層、開口部まわりの納まりと施工精度です。

設計打ち合わせで確認する順番

軒の長さを先に決めるより、遮りたい窓と時期から逆算したほうが、寸法の理由が明確になります。

方位と影を窓ごとに見る

最初に敷地の真南と建物の向きを重ね、主要な窓がどの方向を向くかを確認します。

起点になるのは、窓ごとの方位です。

次に、窓上端、窓下端、庇の取付高さ、軒先までの水平距離を断面に入れます。

必要なのは、四つの位置関係です。

夏至だけでなく、暑さが残る8月、冬至、中間期の影を描けば、遮蔽と取得の境界が見えてきます。

平面図の軒線だけでは室内への光の到達距離を読みづらいため、断面図か日射シミュレーションでの確認が適しています。

日射以外の条件を重ねる。

日射の寸法が決まったら、雨や風、積雪と構造、樋、外壁メンテナンスの条件を重ねる作業が必要。

敷地境界に近い側では、軒先や雨樋が越境せず、雨水を隣地へ落とさない計画が必要です。

建築面積の算定や境界からの距離は、庇の形、柱や壁の有無、地域の規定で変わる判断。

自治体の窓口、建築士、施工会社へ個別に確認し、図面へ反映してもらうのが安全な進め方。

比較は同じ条件で依頼する。

複数案を比べるなら、軒600mm、750mm、900mmなど、出幅だけを変えた影図を依頼します。

比較条件を一つに絞る方法です。

窓や軒高まで同時に変えると、どの条件が効いたのか判断しにくくなります。

一条件ずつ比べるのが原則です。

軒ゼロ案には、外付け遮蔽の下地、防水詳細、点検周期を同じ図面上で示してもらいます。

初期費用だけでなく、交換しやすさと足場を含む維持管理まで並べると、後悔の原因を減らせます。

図面から影を読み取る手順。

断面図では、軒先と窓の位置を同じ縮尺で見ます。

確認したいのは軒の出幅だけではありません。軒天の高さ、窓上端との高低差、窓下端までの距離がそろって初めて、影の線を引けます。

断面寸法の組み合わせが核心です。

例えば、同じ750mmの軒でも、平屋の低い軒と吹き抜け上部の高い軒では、窓へ落ちる影の位置が異なるもの。

平面図では十分に深く見えたのに、断面図では窓上部しか覆っていないこともあります。

逆に、窓のすぐ上に庇が付くなら、比較的短い出幅でも窓面を広く覆える場合があります。

設計者から日射シミュレーションを受け取ったら、色の付いた完成画像だけで判断しないことも大切です。

表示されている月日と時刻、方位、周辺建物の影が計算へ含まれているかを確認します。

正午の一枚だけでは、朝から夕方までの熱の入り方は分かりません。

午前9時、正午、午後3時など複数の時刻を並べると、庇の横から回り込む光まで把握しやすくなります。

掃き出し窓と腰窓の違い。

掃き出し窓はガラス面が縦に長いため、窓上部だけを遮っても下側へ日射が届く余地があります。

庇から窓下端までの高さが大きくなり、同じ遮蔽範囲を求めるなら、必要な出幅も増える方向です。

腰窓は窓下端が高く、遮りたいガラス面が短いため、庇との距離を小さくできれば寸法を抑えやすくなります。

掃き出し窓とは異なる条件です。

窓の種類が違うのに、立面全体で軒の出を一律にすれば、ある窓では十分でも別の窓では不足する可能性。

外観の水平線をそろえる場合も、必要な窓だけ独立庇や外付け遮蔽で補う選択肢が残ります。

室内側では、床や家具に直射が当たる位置も見てください。

木床や家具へ長時間直射が当たると、室温だけでなく退色や表面温度も気になりやすくなります。

熱以外の影響も確認対象です。

日射を歓迎する冬でも、テレビ画面や作業面へ光が入れば、反射やまぶしさの原因になります。

「冬の日差しは多いほどよい」とまとめず、どの面へ届けたいかまで決めると設計が具体的になります。

平屋で深い軒を使うとき。

平屋は二階建てより屋根と居室の距離が近く、軒を窓上部へ寄せやすい構成です。

深い軒の下にテラスを置けば、窓だけでなく屋外の滞在場所にも影をつくれます。

窓と屋外を同時に覆う構成です。

一方、テラス全体を覆うほど深くすると、室内から見た空の範囲が狭くなる場合があります。

軒天が暗く見え、窓際の明るさが落ちる可能性もあるため、日射熱と採光を別々に評価します。

南側に十分な庭がある住宅と、すぐ前に隣家がある住宅でも結果は同じではありません。

隣家が夏の日射を遮る一方、冬の低い光も止めているなら、軒を深くする効果は限定的です。

周辺建物や樹木の影を入れたうえで、軒による追加効果を確かめる必要があります。

軒下を物干しや通路に使う場合は、雨の日に濡れにくい奥行きも判断材料です。

横殴りの雨は深い軒でも入り込むため、出幅だけで完全な屋外空間になるとは考えません。

二階建てとバルコニーの関係。

二階のバルコニーが一階の窓上へ張り出す住宅では、床版が庇のように作用します。

一階から見れば、固定された水平遮蔽です。

その場合は屋根の軒だけでなく、バルコニー先端から一階窓までの影も確認対象。

奥行きのあるバルコニーは夏の日射を遮りやすい反面、一階の室内を年間通して暗くすることがあります。

バルコニーの手すりが壁状なら、光と空の見え方はさらに変わります。

透明や格子の手すりでも、日射遮蔽の働きは床版と同じではありません。

形の印象だけでなく、不透明な面がどこまで続くかを断面で区別します。

素材より先に見るべき境界です。

雨樋や排水口の位置も、軒下の使い方を左右する要素。

排水が集中する場所、風で雨が吹き込む場所、外壁へ水が回る部分を設計段階で把握できれば、点検箇所も明確になります。

軒ゼロ案を比較するときの質問。

軒ゼロの外観を希望するなら、まず各面の日射を何で止める設計なのかを尋ねます。

代替策の確認が最初の問いです。

ガラスの性能だけに依存するのか、外付けシェードを付けるのか、窓自体を小さくするのかで、室内の使い方は変わります。

手段ごとに異なるのは、光と眺望の残り方。

次に、屋根と外壁の境目がどのように防水され、雨水がどこへ流れるかを図面で確認します。

「一般的な納まりです」という説明だけで終えず、端部の断面詳細を見せてもらうと判断しやすくなります。

サッシ上部へ庇がない面は、防水テープや透湿防水層の連続性も確認点です。

完成後に見えなくなる部分だからこそ、施工中の写真を残せるか相談しておく意味があります。

外壁材やシーリング材の名称だけで耐久性を決めず、点検方法と交換時の足場まで聞いてください。

製品の耐候性が高くても、取り合い部や開口部が同じ周期で維持できるとは限りません。

保証の対象と期間、経年劣化の扱いも契約ごとに異なります。

口頭説明だけでなく、図面、仕様書、保証書に記載された条件を基準にします。

後付け庇を検討するとき。

後付け庇は、既存住宅の窓へ外側の影を追加できる手段です。

ただし、外壁へ固定する部材なので、欲しい出幅だけで製品を選ぶことはできません。

壁内の下地、外装材の種類、防水層を貫通する固定部、風圧に対する支持方法を確認します。

出幅が増えるほど受ける力も大きくなるため、幅の広い掃き出し窓では特に個別の検討が必要です。

庇の先端から落ちる雨が窓前の通路へ集中しないか、雨樋を設けるかも見落とせません。

防火地域や準防火地域、共同住宅の管理規約など、取付可否に関わる条件は建物ごとに違います。

製品寸法と工事費を先に確定せず、現地調査を受けてから施工範囲を比較してください。

固定が難しい場合は、窓の外側に可動式シェードを設ける方法や、植栽で季節の日射を調整する方法も候補になります。

どの方法でも、強風時の収納、交換部品、操作のしやすさまで含めて選ぶことが継続利用につながります。

地域差を寸法へ反映する。

太陽高度は緯度で変わるため、東京付近の計算例を全国共通の値として使うことはできません。

北へ行けば同じ季節でも太陽は低くなり、南へ行けば高くなる方向です。設計地の緯度を使った計算が必要になります。

気温のピークと太陽高度のピークが一致しない点も、地域を問わず見落としやすいところです。

梅雨明け後や残暑期まで遮りたいなら、その地域で暑さが続く月の影を確かめます。

積雪地では、日射だけで決めた長い張り出しが構造負担を増やすこともあります。

雪の落下位置や雨樋の保護、軒下の通路まで含め、地域の施工実績がある設計者へ確認するのが現実的です。

台風や強風の影響を受ける場所では、庇の固定と軒天の耐風性が別の検討軸になります。

沿岸部なら塩害、山間部なら吹き上げる風雨など、外皮を傷める条件にも地域差があります。

日射遮蔽に有効な寸法が分かっても、構造と耐久性の確認を通らなければ採用寸法にはなりません。

窓ガラスとの組み合わせ。

軒や庇は日射を外側で止める部材ですが、時間帯によっては日射が窓へ届きます。

その残りを窓ガラス、外付け遮蔽、室内側のカーテンで受けるという順序で考えると、各部材の役割が明確です。

ガラス仕様だけを高性能にしても、低い西日が長時間当たる窓では熱の侵入をゼロにはできません。

反対に、深い軒だけに頼って冬の日射まで遮れば、日中の熱取得を活用しにくい状態。

遮蔽過多にも不利益があります。

取得と遮蔽は、常に表裏一体。

窓の方位ごとに、夏は遮りたいのか、冬は入れたいのか、眺望を優先するのかを一行で決めておきます。

同じリビングでも、南面の主窓と西面の補助窓では適した組み合わせが違います。

南面は水平庇と季節の日射取得を両立し、西面は外付けシェードで夕方だけ閉じる構成も一案です。

可動部材を使う場合は、毎日操作できる位置か、自動化が必要かも確認します。

性能が高くても使われなければ効果は出ないため、暮らしの動作へ収まることが選定条件です。

外観との両立。

軒を深くすると、外壁面の手前に影の層が生まれ、屋根の水平線が強く見えます。

外観に現れる変化は、線と影です。

軒ゼロは屋根と壁の輪郭を一体に見せやすい一方、雨樋や換気部材、防水端部を小さな範囲へ納める必要。

見た目を整えるために必要部材を隠しすぎると、点検や交換が難しくなることがあります。

外観図では線が消えていても、実物では水切り、雨樋、シーリングの継ぎ目が現れます。

完成予想図と同時に、実際に見える端部とメンテナンス時に外す部材を確認してください。

深い軒でも、軒天の素材・厚み・照明・換気口の配置が散らばれば、水平線は弱く見えます。

反対に、軒天の面と開口部上端が整理されていれば、必要な深さを確保しながら輪郭を整えられます。

意匠と性能は対立するものではなく、見せる線と守る面を同じ断面で決める課題です。

軒をなくして形を単純にする場合も、失われる日射遮蔽と雨除けを別の部材でどう補うかまでが外観設計に含まれます。

省いた機能の置き換えまでが一組です。

軒の出を決めるチェックリスト

最後に、設計案を受け取ったときに確認したい項目をまとめます。

• 主要な窓の方位と、真南からのずれ
• 庇から遮りたい位置までの高さ
• 夏至だけでなく8月にも落ちる影
• 冬の日射を入れたい床面の範囲
• 東西面の外付け遮蔽や縦方向の対策
• 軒ゼロ部分の防水詳細と点検方法
• 風・積雪・樋・敷地境界と構造・法規の整合
• 後付け対策に必要な下地や電源

軒の出は、単独の数値では評価できません。

候補寸法が二つまで絞れたら、夏の室温予測だけでなく、冬の床面への日射・窓際のまぶしさ・軒下から見える空・外壁へ当たる雨を並べて比べます。

比較対象は、熱だけではありません。

数値の優劣だけでなく、どの利点を取り、どの不足を別の手段で補うかを明記すると、採用理由が残ります。

家族構成や在宅時間が変わっても、可動式の遮蔽を追加できる下地があれば調整の余地を確保できます。

固定された軒と、後から動かせるシェードを役割分担させる考え方です。

軒は建てた後に簡単には変えられないため、現在の外観の好みだけでなく、将来の点検と使い方まで図面上で確認してください。

南面の日射・東西面の低い光・雨掛かり・構造・敷地条件を一枚の設計に重ねることで、必要な長さが決まります。

単独の数値より、条件の重なりが答えです。

軒と庇についてよくある質問

寸法を検討するときに生じやすい疑問を整理します。

軒の出と庇のFAQ

まとめ

軒の出や庇の長さは、60cm、80cm、900mmという数字だけでは決まりません。

南面では、庇から遮りたい位置までの高さと季節ごとの太陽高度を使い、夏の影と冬の日射取得を断面で比べます。

東西面は低い日差しが軒の下へ入るため、外付けシェードや縦方向の遮蔽を組み合わせるのが基本です。

軒ゼロを選ぶなら、外観だけでなく、窓の外側での日射対策、屋根端部と開口部の防水、外壁の点検計画まで確かめてください。

設計者へは「何cmが正解か」ではなく、「どの季節の、どの窓に、どこまで影をつくるか」を伝えると、住宅に合う寸法を検討しやすくなります。

求める性能を先に言葉にする進め方です。

日差しを遮る長さが決まった次には、室内へ入った光をどこへ届け、どの面を落ち着かせるかが課題になります。modernovaの判断軸は、明るさを一律に増やさず、場所ごとに光の仕事を分けること。照明まで含めて室内の明暗を整える方法は、必要な場所を照らす光と、空間全体を支える光の分け方で詳しく確認できます。
